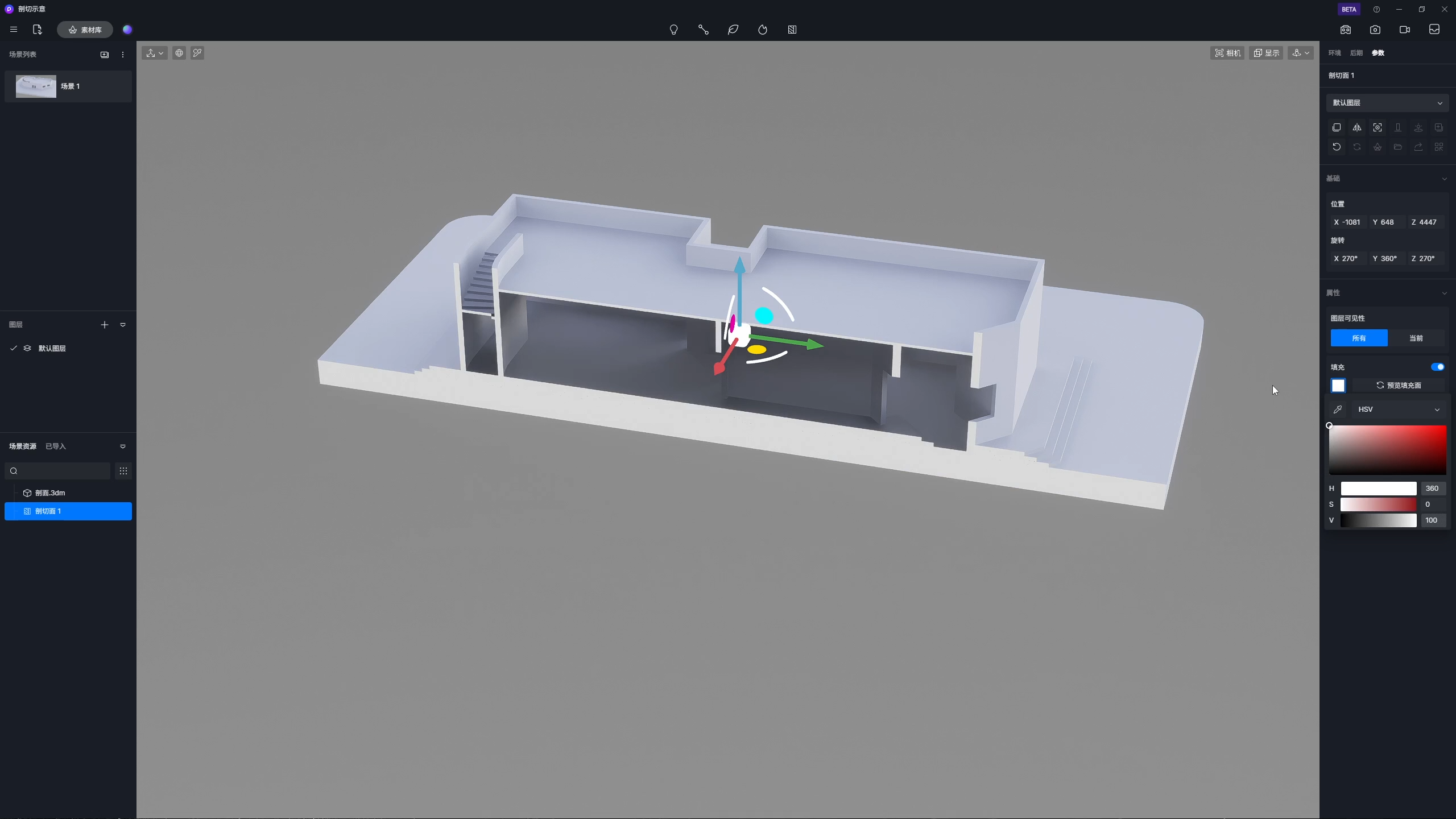

在“偏好设置” - “组件”中开启“剖切工具”组件后,可以在顶部栏添加剖切面和剖切体两种剖切工具,查看模型内部结构。
![](https://saas.bk-cdn.com/t/18217684-957c-4109-9021-5866cc58cc60/u/10a66288-31af-4b72-adee-8249db06c5f0/1690402474192/D3%281%29%5B00_04_14%5D%5B20230721-191148%5D.png)
图层可见性:结合图层的场景资源管理,可以针对性对场景中的部分模型进行剖切。

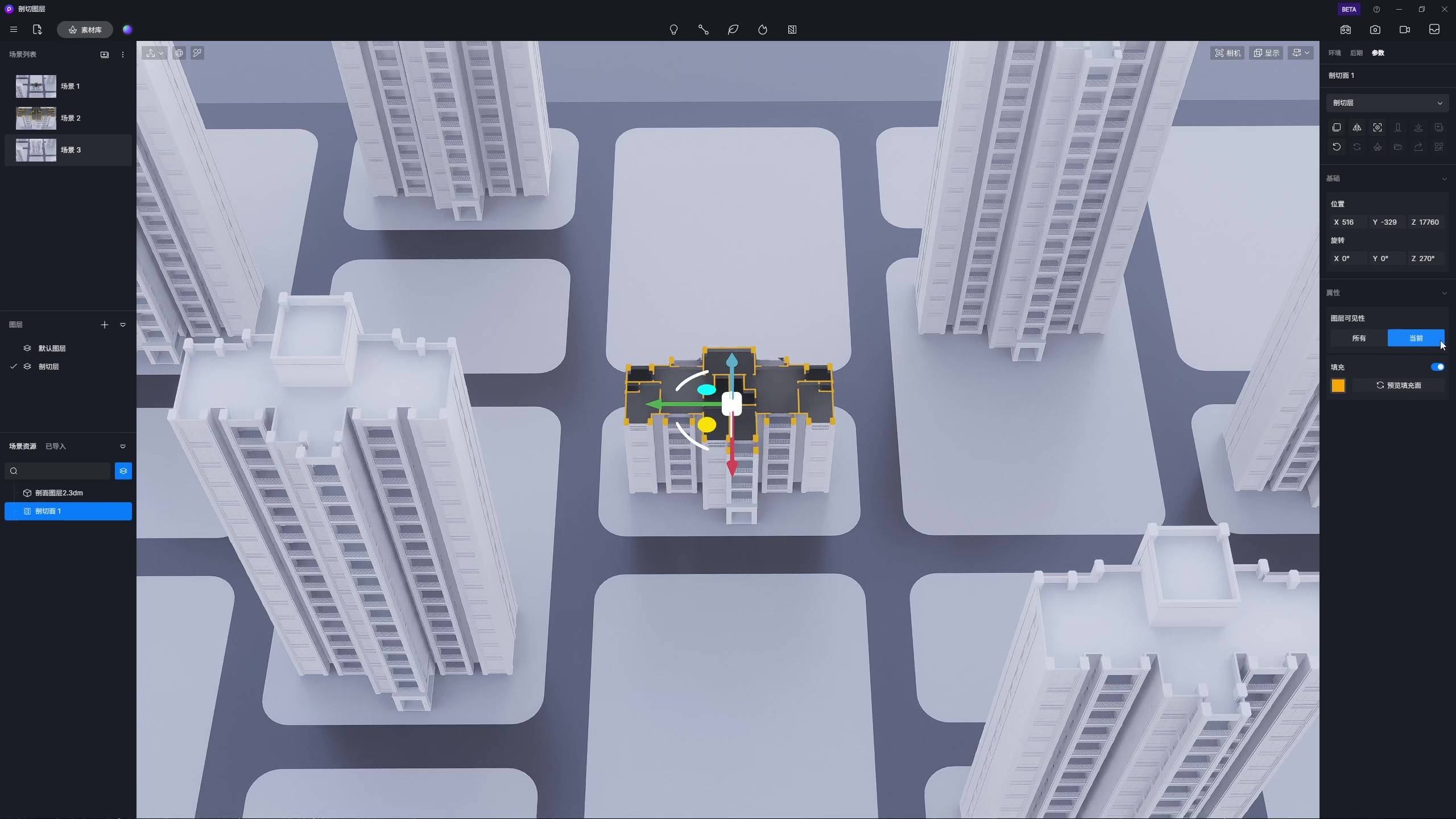

翻转:可以自定义剖切的方向。特别是对于剖切体,支持向外剖切,保留其内部的模型显示,更好地展示模型的内部结构和细节。
填充:支持纯色或者贴图填充,可自定义贴图纹理填充,并支持贴图的 UV 调整。
影响光照/影响天气:控制可以剖切截面是否受环境光和天气影响
1.暂不支持建模数据同步;
2.暂不支持视频模式下填充效果
3.同一场景中,最多支持放置10个剖切工具。
![](https://saas.bk-cdn.com/t/18217684-957c-4109-9021-5866cc58cc60/u/10a66288-31af-4b72-adee-8249db06c5f0/1702879432093/Dingtalk_20231218140338.jpg)
关于填充的注意事项:
